Gestion de formes

Note : Faites l'exercice sur l'outil de PMD avant de commencer ce laboratoire. PMD sera utilisé pour évaluer votre style de programmation lors de la correction de votre solution.

But du laboratoire

Ce laboratoire vous permettra d'acquérir les connaissances suivantes :

• Réutilisation du code source d'un projet
• Manipulation des structures de données avec Java
• Implémentation d'un algorithme de tri

Description du laboratoire

Il s'agit d'une extension des fonctionnalités du laboratoire 1. Il faudra réutiliser et modifier certaines parties du code source.

Vous devez commencer avec le code source d'une solution fonctionnelle du laboratoire 1. Note: votre chargé de laboratoire vous dira si vous utilisez votre code source ou celui de quelqu'un d'autre.

Il est fortement recommandé de corriger des erreurs de style de programmation avec PMD (et réusinage d'Eclipse) avant de commencer à modifier le code.

Spécifications de l'application client à réaliser

Vous modifierez le code source du laboratoire 1 pour implémenter les fonctionnalités suivantes à votre Client formes :

• Une seule commande "Obtenir formes" dans le menu "Fichier".
  • Votre client doit se connecter au serveur, en recevoir 10 formes, les stocker dans une liste chaînée et se déconnecter du serveur.
  • L'usager doit pouvoir faire la commande "Obtenir formes" autant de fois qu'il veut. Les nouvelles formes remplaceront la liste des anciennes formes. Il y aura au plus 10 formes dans la liste à la fois.
• Un menu "Ordre" avec les options suivantes, dont une seule est active à la fois (utilisation obligatoire de JRadioButtonMenuItem !) :
  • par numéro de séquence croissant
  • par numéro de séquence décroissant
  • par aire de forme croissante
  • par aire de forme décroissante
  • par type de forme dans l'ordre suivant :
    • carré, rectangle, cercle, ovale, ligne
  • par type de forme dans l'ordre inverse :
    • ligne, ovale, cercle, rectangle, carré

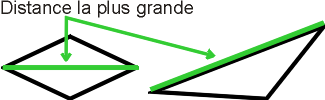

  • par distance (croissante) maximale entre deux points de la forme, par exemple pour un triangle et un losange la distance maximale est ici identifiée en vert :
    •
• Dès que l'usager sélectionne un nouvel ordre, la liste chaînée (si elle existe) doit être triée selon l'ordre choisi. Une fois que la liste est changée, votre application doit afficher les formes à nouveau.
• L'affichage des formes dans la fenêtre principale doit se faire selon le critère spécifié dans le menu "Ordre".
  • Pour que l'on puisse voir facilement un ordre qui n'est pas l'ordre original (par numéro de séquence), les formes doivent se dessiner ainsi :
    • la première forme se dessinera avec son point en haut et à gauche à (0,0)
    • la deuxième forme se dessinera avec son point en haut et à gauche à (40,40)
    • la troisième forme se dessinera avec son point en haut et à gauche à (80,80)
    • et ainsi de suite

Contraintes de conception

Ce laboratoire a les mêmes contraintes de conception que le laboratoire 1.

Vous devez absolument implémenter la liste chaînée vous-même, avec des références et des objets en Java. Vous ne pouvez utiliser ni les classes utilitaires de Java (p. ex., Vector, etc.) , ni les tableaux.

Quant à l'interface, vous devez respecter les normes décrites par le Java Look and Feel Guidelines pour les menus.

Rapport de laboratoire

Voir Style de correction et Rapports de laboratoire pour plus de détails.

Votre rapport doit comprendre:

• dans la section "Discussion", les forces et les faiblesses en termes de couplage et de cohésion du code que vous avez réutilisé. Par exemple, est-ce qu'il était facile d'ajouter les fonctionnalités? Expliquez pourquoi, en termes de couplage et de cohésion.
• dans la section "Conception", un diagramme de classe en UML qui représente votre conception, en particulier des classes de la liste.

Pondération

Il y a 6 points possibles :

3 points = Fonctionnalité et présentation
3 points = Rapport de laboratoire

Note : Les chargés de laboratoire évalueront votre code source pour les laboratoires sur un critère de style de programmation. Vous perdrez jusqu'à un point sur votre solution, si l'outil PMD indique des erreurs de style. C'est à dire que les chargés utiliseront PMD sur votre code source pour trouver des fautes de style !

Point bonus

À faire seulement si vous avez réalisé toutes les fonctionnalités de base pour ce laboratoire (vous n'aurez pas droit au bonus si votre programme ne remplit pas correctement toutes les fonctionnalités de base). Vous pouvez gagner jusqu'à 1 point bonus si votre client fournit à l'usager et implémente les options suivantes dans le menu "Ordre" :

• par largeur croissante
• par largeur décroissante
• par hauteur croissante
• par hauteur décroissante
• selon l'ordre original (ordre dans lequel on les reçoit du serveur), les formes s'affichant alors selon les coordonnées originales des formes (plutôt qu'à (0,0), (40, 40)...)

Nombre de séances

Vous avez deux séances de trois heures pour réaliser ce laboratoire.

Date de remise et présentation

Voir le site de chaque groupe pour la date de remise.

Vous devez respecter la procédure de remise des travaux.

L'algorithme de tri influence les besoins de manipulation de la liste (ajouter au début, ajouter en position n, échanger deux éléments, ...)

Cela peut être utile d'afficher l'aire de la forme lorsqu'elle se dessine, mais seulement pour déboguer.

Lisez bien des conseils pour la conception des menus (Java Look and Feel Design Guidelines).

Il y a une explication détaillée des objets Action en Java, une bonne façon d'implémenter les commandes des menus en Java. Commencez à lire à partir de la section "Swing Actions". Le code source est donné dans l'exemple 1.

Grille de correction pour le laboratoire 2 : LOG120_E08_Laboratoire_02_Grille_de_correction.zip
